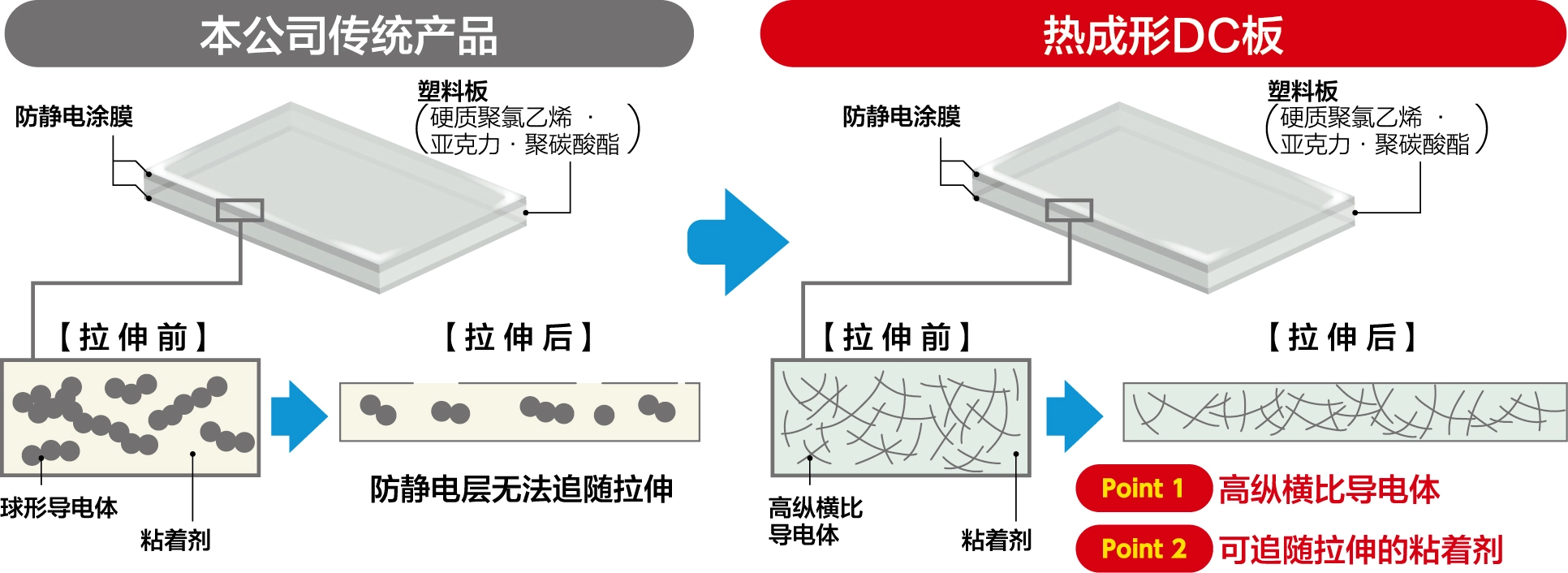

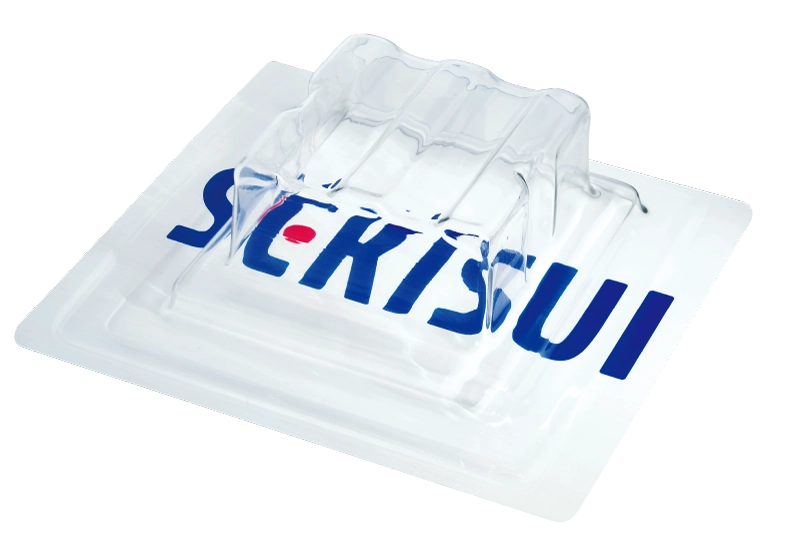

真空成形后仍可维持所需防静电性。
※拉伸比最高可达3倍

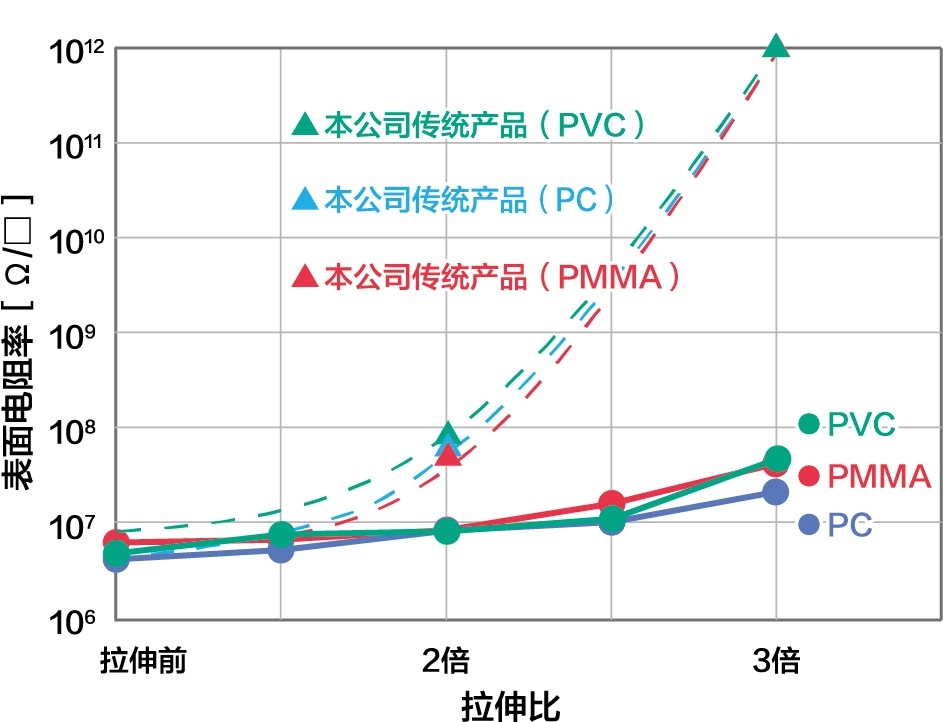

3倍拉伸后,表面电阻率不到10⁹Ω/□,
仍可维持优秀的防静电性。

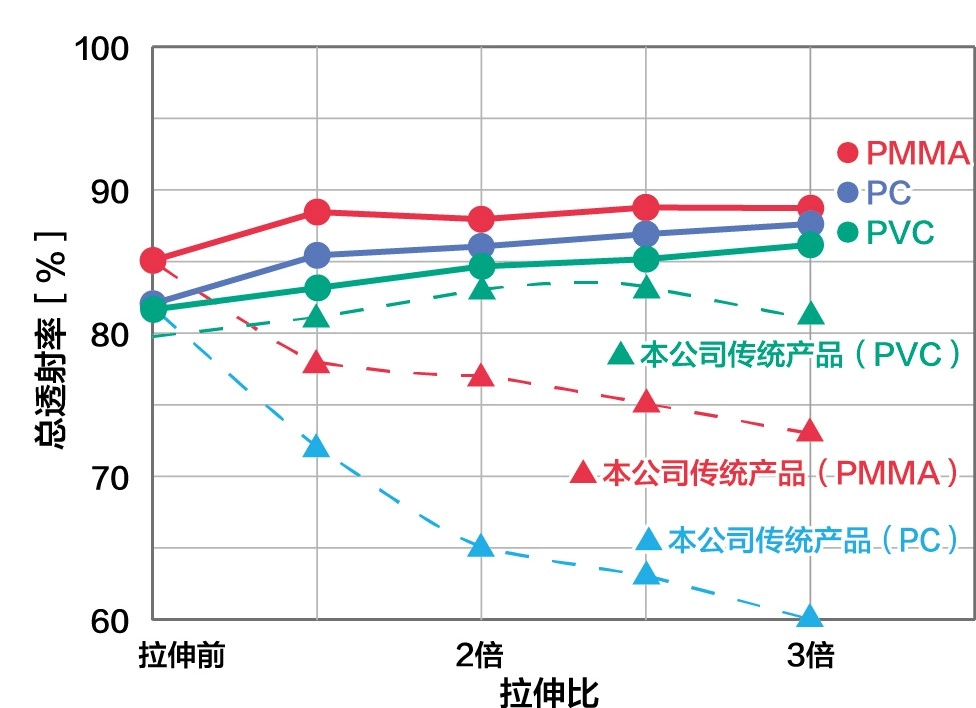

3倍拉伸后,仍可维持优秀的透明度。
可在与普通塑料板(硬质聚氯乙烯·亚克力·聚碳酸酯)相同的条件下,实现真空成形。
※右表仅为加热温度示例,请根据您使用的真空成形装置,成形模具,确认合适的加工条件。
单位[℃]
材质 | 板厚3mm | 板厚5mm |
---|---|---|
硬质聚氯乙烯(PVC) | 135~165 | 145~170 |
亚克力(PMMA) | 145~165 | 165~185 |
聚碳酸酯(PC) | 165~175 | 180~185 |
※以上数据仅为典型值,非保证值。
测试方法 | 本公司传统产品(亚克力) | 热成形DC板(亚克力) | |||
---|---|---|---|---|---|
拉 伸 前 | 3 倍 拉 伸 后 | 拉 伸 前 | 3 倍 拉 伸 后 | ||
成 形 性 | ー | ![]() |
![]() |
![]() |
![]() |
表面电阻率 [Ω/□] |
JIS K 6911 | 106 | >1012 | 106 | 107 |

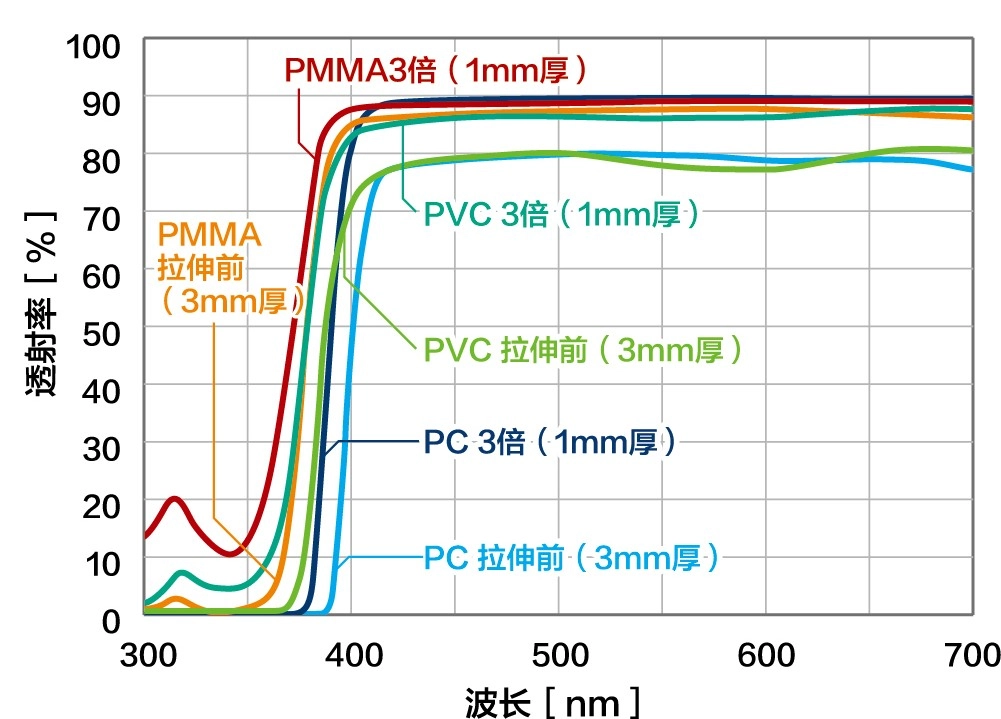

总透射率 [%] |
JIS K 7136 | 85 | 73 | 85 | 88 |

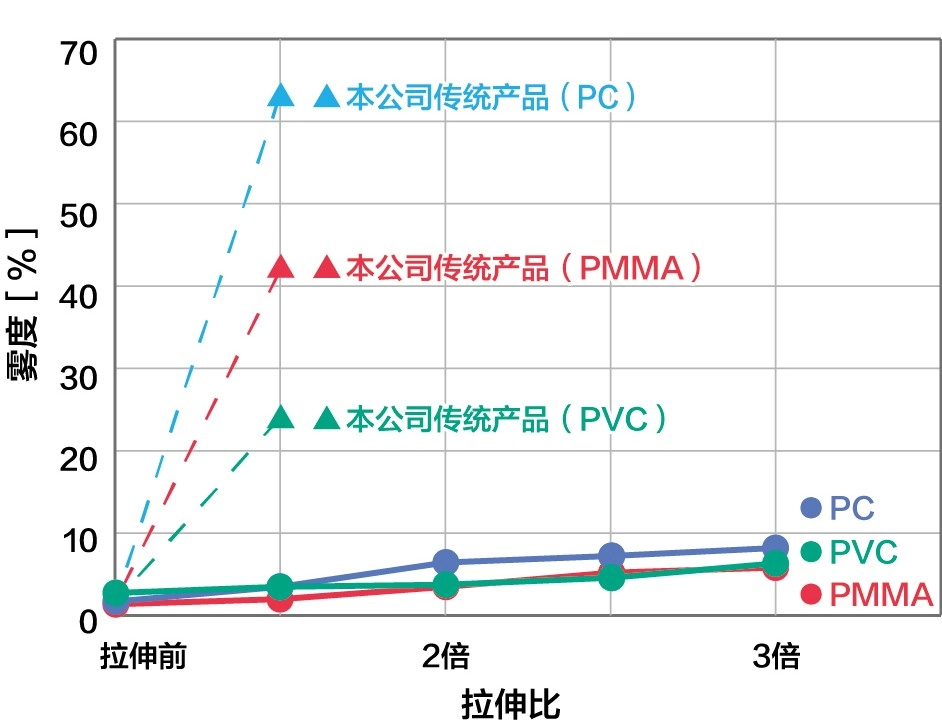

雾度 [%] |
2 | 70 | 2 | 5 |
● : 新产品目录
※所有品种均需订制生产。
※符合修订后的RoHS指令(RoHS2),REACH规则的产品
调查结果基于以下指令和规定,代表非有意添加。
·RoHS2: (EU)2015/863 ·REACH/SVHC:第27次SVHC清单
其他指令和规定请另行咨询。
